【目视化管理】生产车间现场定置管理画线图 ​3
发布时间:2022-05-28浏览次数:

地面通道线、区域线划线标准

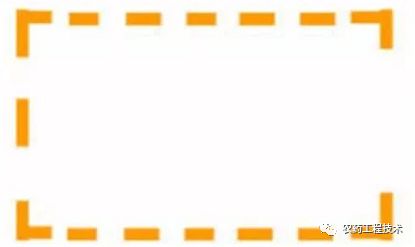

可移动(暂放物) 物品的区域,采用粘胶带(虚线) 的方法,区域线宽度8cm

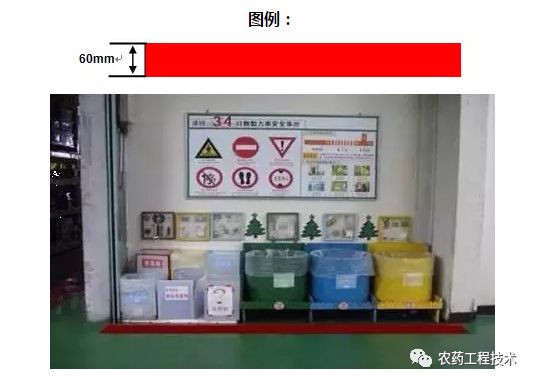

线宽60mm:不良品摆放区的划分线(碰到三面围墙处,第四面地面划一条红色实线);

640 (1).jpg

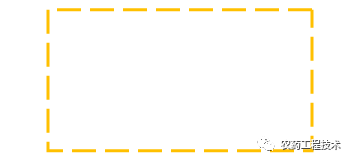

定位线用于定位地面物品,线宽3cm~6cm,贴胶带(实线)的方法




位置变动类物品(暂放物)定位时采用贴胶带(虚线)的方法,线 宽一 般 在3cm~6cm。

640 (1).png

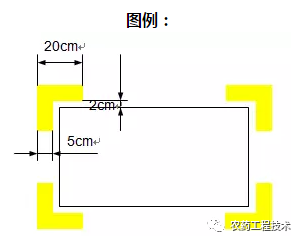

某些物品为了特别区分(如清洁工具、垃圾箱、凳椅),视实际情况可以采用四角定位线等形式,线宽要求: 大型可移动物品区域线用黄色实线,线宽为50mm-70mm; 小型物品可根据视觉比例效果,可按大型移动物品线宽的1/2宽度划定

640 (2).png

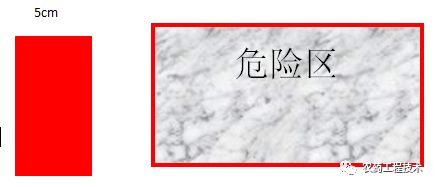

定位消防器材或危险物品(如高压气瓶、易燃易爆物品),为达到警示效果,须使用红色线条,线 宽一 般 在 3cm~6cm。

640 (2).jpg

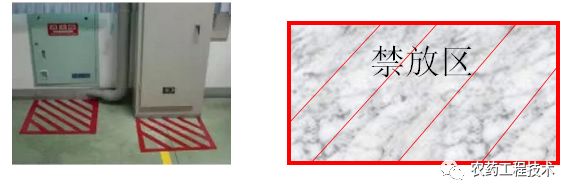

前方禁止摆放物品的区域(不得放置、不得进入,如配电装置、消防栓处、升降梯下等;须使用红色班马线,线宽一般在3cm~6cm。

640 (3).jpg

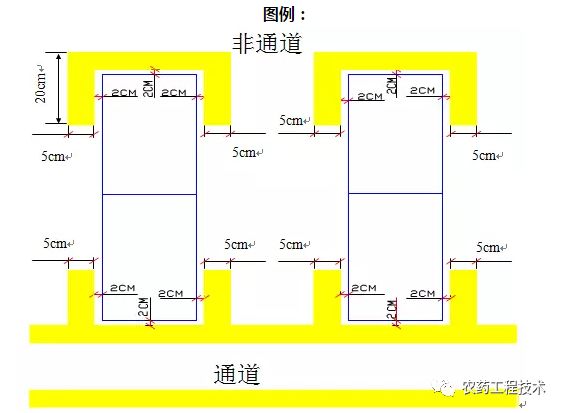

货架使用四角定位,有时演化为从通道线或区划线上延伸的定位形式。

640 (4).jpg
