【高百标识】现场物流管理-生产现场目视化管理规定
发布时间:2022-02-23浏览次数:
1. 目的:
使各种标准目视化,能显示异常情况及实际情况与目标之间的差距,并能方便指导与解释,促进信息交流。


2. 适用范围:
SAIC-GM 汽车有限公司


3. 规定:

3.1GM区域标识颜色使用规定

3.1.1颜色分类:

——绿色:安全标识,表示此区域可以进入、穿越。主要用于安全通道,安全通道的宽度范围为60-80CM。






——黄色:警告标识,表示需要注意的部位。黄色区域可以穿越,但在经过此区域时必须小心,提高注意力,也用于生产线上的70%线等。




——红色:危险标识,红色区域表示不可以穿越。

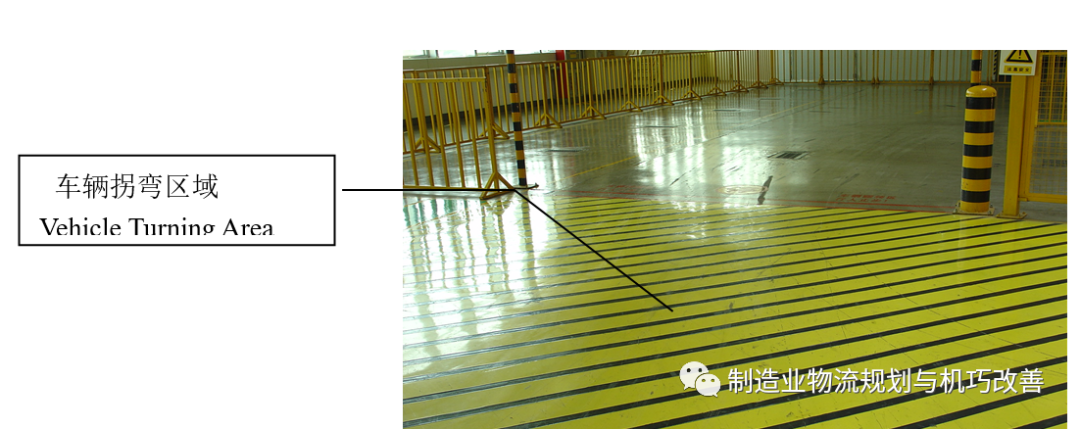

    ——黄/黑色:警示标识,主要用于危险区域。表示禁止进入、穿越,其中黑色线的宽度为7CM,黄色线的宽度为14CM。

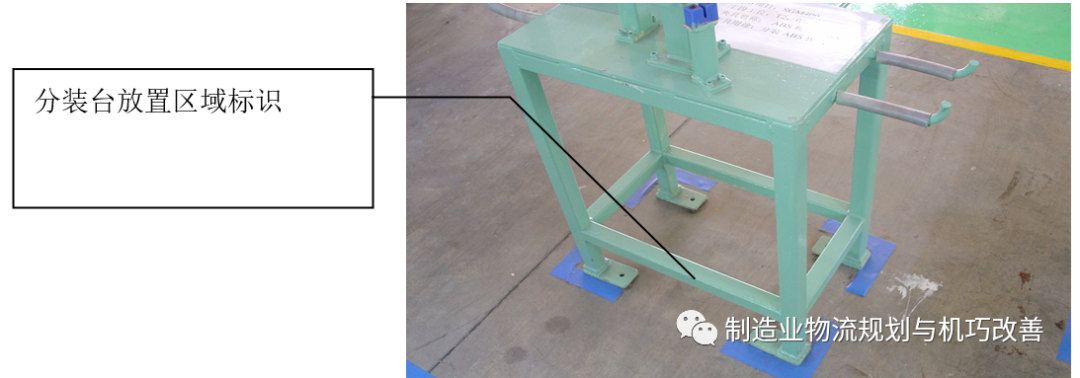

——蓝色:物品定位用标识,表示此区域内需要放置物品,可移动物品,废料区域也可用蓝色定位。





3.1.2常用目视化符号说明:


倒立红色三角



:QCOS标志,悬挂在工位牌的正下方。

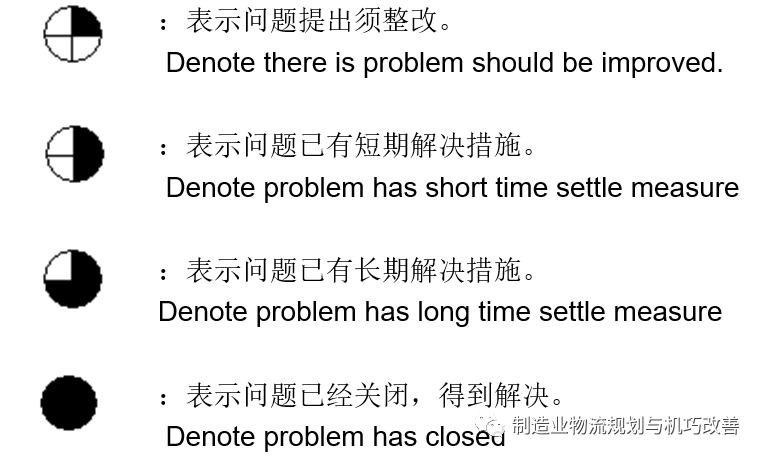

状态圆:用来表示事件进展的状态,如:





:安全警示符号,表示此处危险。

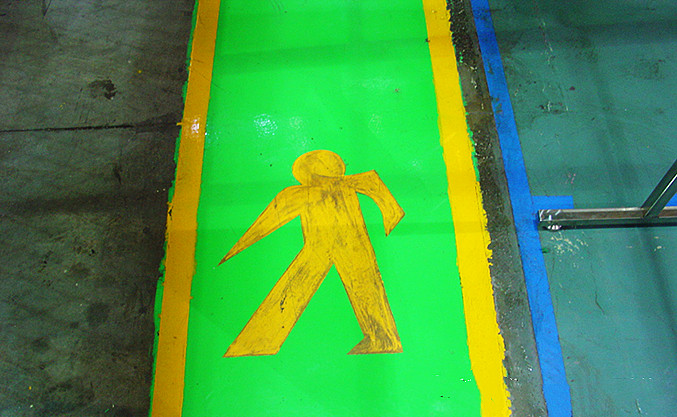

安全人,人头所指方向为当前位置距逃生门最近方向。

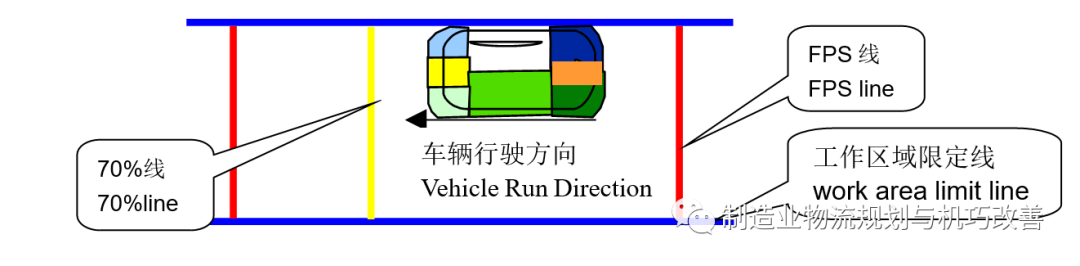

3.2GM生产现场地面标识规范
位置:




FPS线(红色)——本工位的操作起始线,也是前一工位的操作终止线。

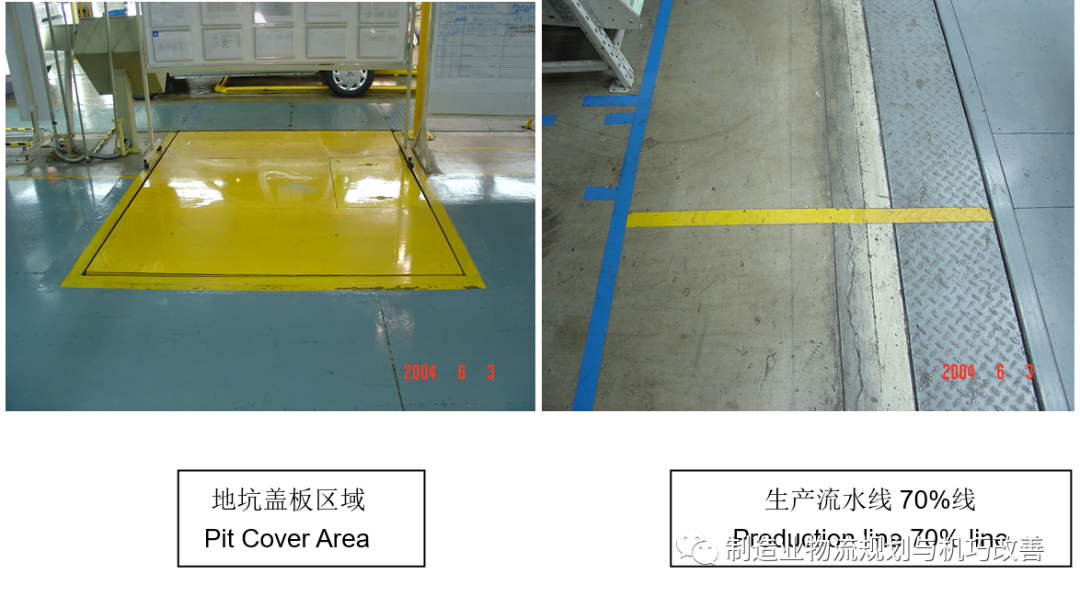

70%线(黄色) ——本工位操作至此至少应完成工作量的70%,操作工若经判断认为至此已无法在FPS内




完成所有操作内容,则必须在此70%线处拉ANDON呼叫班组长支持。


工作区域限定线(蓝色)—— 此线内区域为现场工作区域,除生产员工外,其他任何人未经授权不得入内。

颜色:

FPS线——规定使用红色;


 70%线——规定使用黄色;


工作区域限定线——规定使用蓝色。

宽度/长度:

FPS线——宽:5CM,推荐使用东昌领用的标识带。在长度方面,各车间根据实际情况,FPS中间可断开,但断开后两边的长度必须相等,且两边的长度最小不能小于110CM。


70%线——宽:5CM,推荐使用东昌领用的标识带。在长度方面,各车间根据实际况,70%线中间可断开, 但断开后两边的长度必须相等,且两边的长度最小不能小于110CM。


工作区域限定线——宽:5CM,推荐使用东昌领用的标识带。在长度方面,工作区域限定线要保持连贯一致,中间不得断开。
