【高百标识 】车间划线管理规定
发布时间:2022-07-12浏览次数:
目的

本文件规定了公司厂区及生产线通道的划线和生产现场物料定置的要求,确保

公司各类划线的标准化、规范化管理。



适用范围



本规定适用于厂区及生产现场通道规划及生产现场物料定置的管理。



划线颜色区分



1.  黄色(虚线):移动台车、工具车等停放定置线

2.  黄色(实线):一般通道线、区划线、固定物品定置线

3.  红色:特别注意,如不合格区、废品区、危险区(高温高压)

4.  斑马线:警告、警示,不得放置、不得进入……等(配电装置、消防栓处、升降梯下、地面突起物、易碰撞处、坑道、台阶等)



地面通道线要求



1.  主通道:  120mm

2.  区域通道:80mm

3.  辅助通道:50mm


1.  通道线用于人车物料的通行,通常用实线,采用刷油漆的方法。

2.  区域线用于工作区域内的功能细分,一般也用实线;有时出于美观与灵活的考虑,可以使用虚线;另外功能不确定的区域也可考虑用虚线。

3.  通道本身的宽度应结合工作需要和场地大小决定。

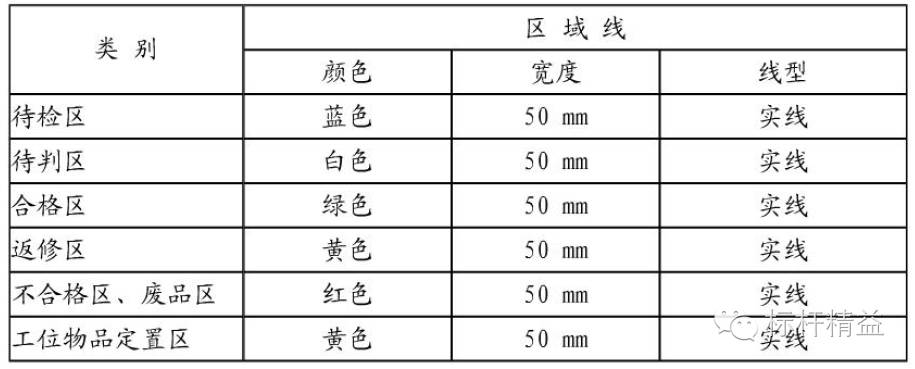

区域线要求




640 (1).jpg




定置线




1、定置线用于地面物品的定位,视实际情况可以采用实线、虚线或四角定位线

等形式,线宽 50mm


2、对不合格品区、消防器材或危险物品的定置(如危险气体),为达到警示效

果,应使用红色;前方禁止摆放的区域(如消防栓前、配电柜前)应使用红

色:

640 (2).jpg

640 (3).jpg

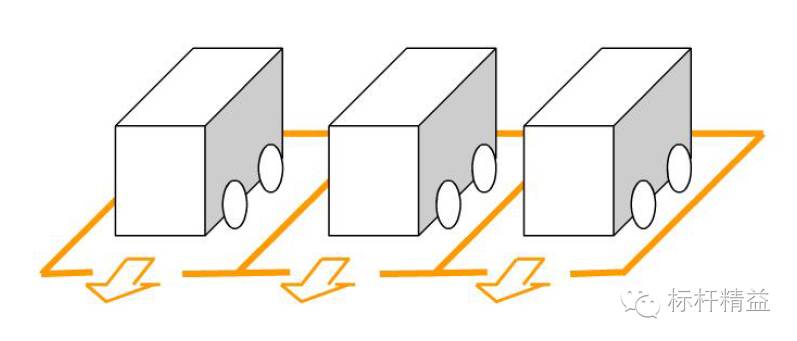

3、移动式物品定位时(如推车、焊机),采用的方法:(如移动焊机)


640 (4).jpg

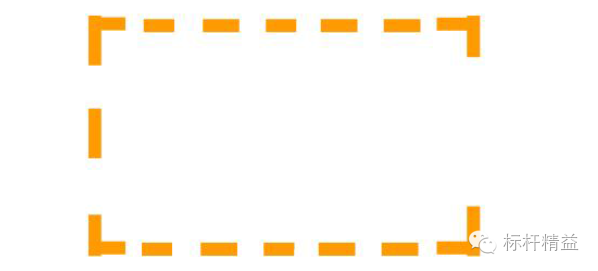

4、位置变动类物品定位时,常采用虚线定位法;

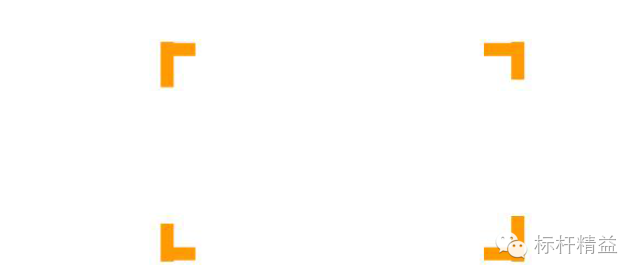

5、形状规则的小物品定位时,可采用四角定位法,50mm*100mm;(如工具柜)

640 (1).png


6、位置已经固定的办公桌及相应设施设备,不使用专门的定位线;

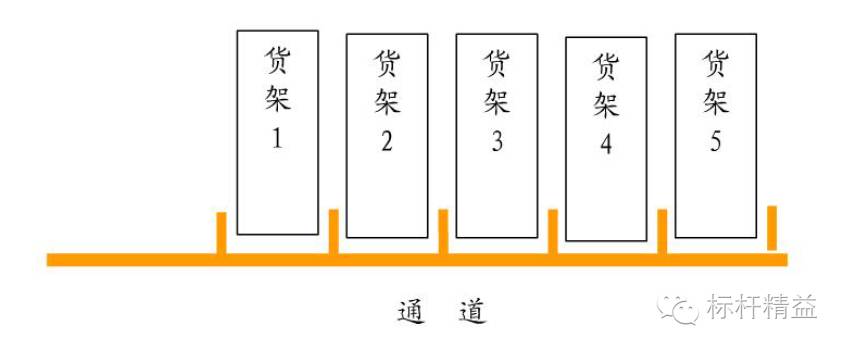

7、货架常用四角定位,有时演化为从通道线或区划线上延伸的定位形式;


640 (5).jpg




定置区域标示文字

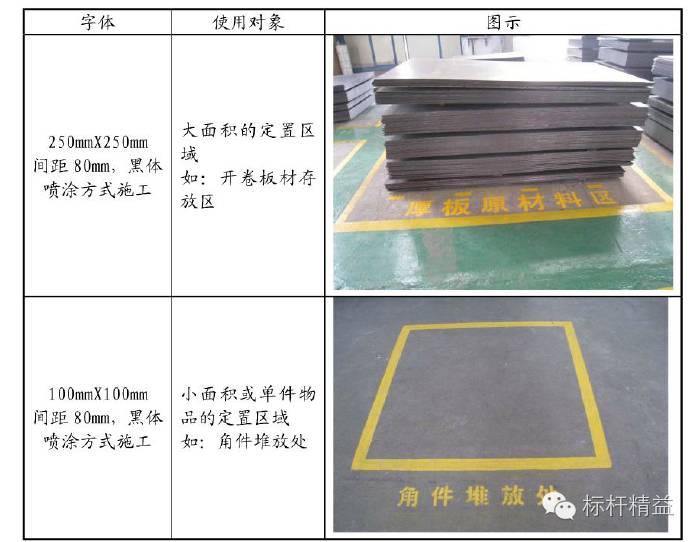

1.定置区域标示字体使用原则


640 (6).jpg

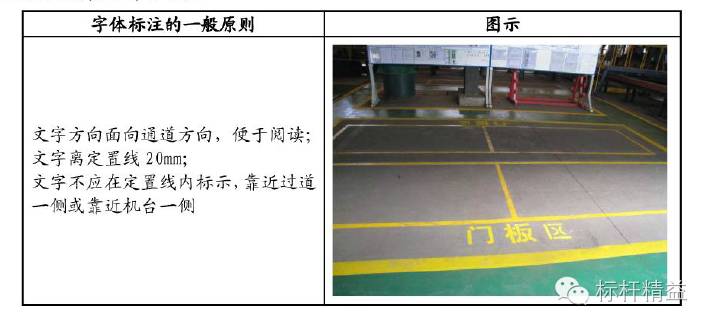

2.定置区域标示字体位置


640 (7).jpg
